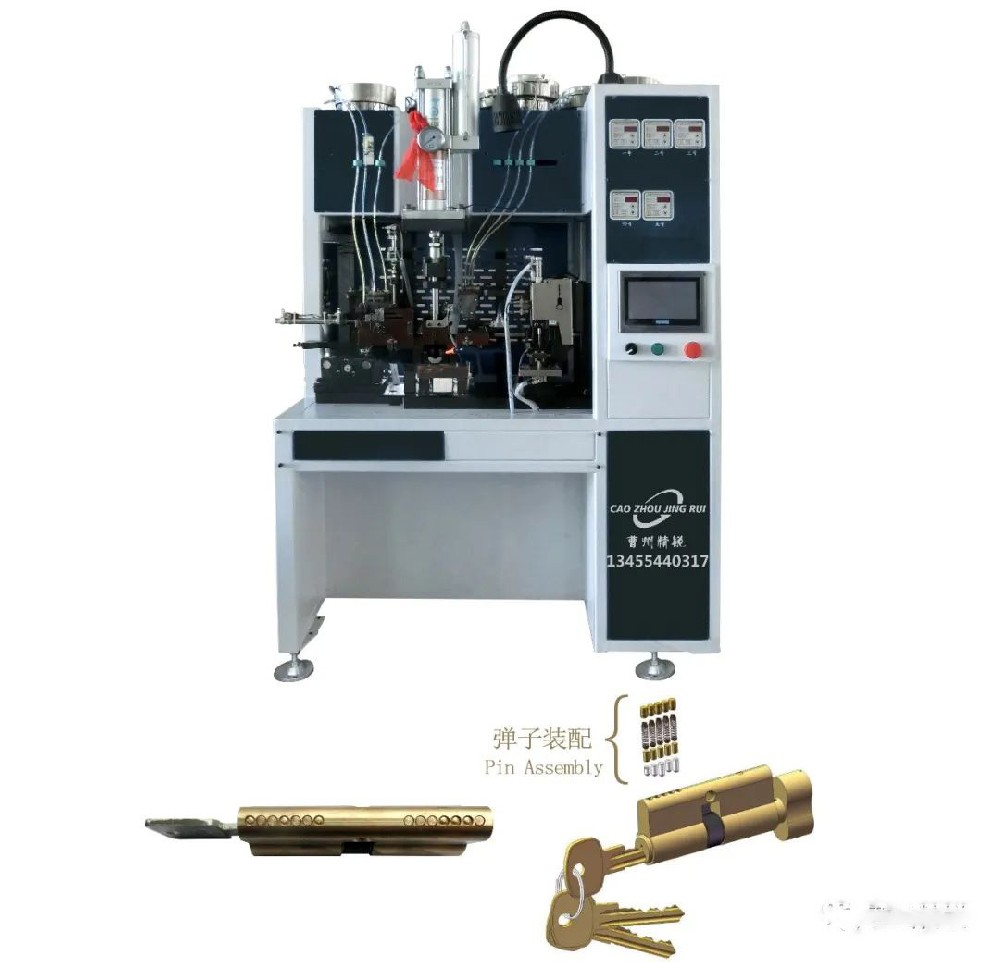

鎖芯彈子裝配機：各類鎖芯自動配送彈子組裝機伺服壓力機

產品介紹：

本設備研制用于電腦槽、S槽、AB珠、掛鎖等各類鎖芯自動配送彈子組裝機，其具有自動識別鑰匙牙花功能；指在提高工廠生產的自動化程度和生產效率，以減輕工人的勞動強度與提高生產產量，其設計重在于伺服電機與氣動原件，氣動原件與氣動原件之間的協調運動的控制，在設備中采用了觸摸屏顯示與PLC模塊控制系統結合設計方法。本設備適用于電腦槽、S槽、AB珠、掛鎖等各類鎖芯自動配送彈子、平頭彈子、彈簧、封門一次性自動裝配自動壓合成型。

加工工序：

·配送彈子工位：將鑰匙插入夾具→識別牙花→伺服傳動配彈子→氣缸推送至下工位。

·配送平頭彈子彈簧封珠工位：感應定位→伺服傳動自動配送平子彈簧封珠→氣缸推送至下工位。

·壓合沖壓工位：鎖殼放入夾具→感應定位→彈子送料→平子彈簧封珠送料→增壓氣缸壓合。

產品參數：

·加工材料:銅、鐵、鋁、鋅合金

·加工范圍：鎖殼長度50-120mm

·工作效率：2000-2800把/8小時（雙頭）

·機器凈尺寸：1.1m*0.85m*1.7m

·機器凈重量：400kg

·機器功率：1.6kw

·氣壓: 0.4-0.6mpa

機器配置：

電器配件：法國施耐德

氣動配件：臺灣亞德客

軸承：日本NSK

伺服電機：深圳雷賽

滾珠絲桿：臺灣TBI
