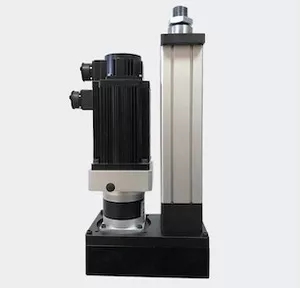

YJ-HSJ減速機折返式電動缸
YJ-HSJ減速機折返式電動缸
-結構緊湊，外形尺寸小，安裝使用方便，維護簡單，噪音低，壽命長。
-精確的位置控制，重復定位精度可達0.02mm。增加外部位移傳感器（如光柵尺）控制精度可達0.005mm。
-精確的速度控制，可以任意設定速度波形，實現高速平穩無沖擊運行，控制精度可達0.5%。
-精確的推力控制，增加推拉力傳感器后控制精度可達0.05%。
-可采用梯形絲桿、滾珠絲桿、滾柱絲桿的傳動方式。
-可采用伺服電機、步進電機、直流電機、交流電機的驅動方式，進行伺服和變頻控制。
-多種、多重安全保護措施。
伺服電動缸原理
伺服電動缸是將伺服電機與傳動絲杠一體化設計的模塊化產品，將伺服電機的旋轉運動通過絲桿-螺母?jìng)鲃?dòng)副轉換成直線運動，同時將伺服電機的特點：精確的轉速控制、精確的轉數控制和精確的扭矩控制轉變成：精確的速度控制、精確的位置控制和精確的推力控制，是實現了高精度直線運動控制的全新革命性產品，并廣泛應用在航天航空試驗測試、多自由度模擬仿真、多自由度動感娛樂、多自由度精密加工、機器人、汽車制造設備、鋼鐵連鑄、石油化工、物料搬運、注塑機、模具控
制、閥門控制、精密機床、制藥機械、食品工業等領域。
直線式;折返式
伺服電動缸選型指南
1、電機輸出扭矩與電動缸輸出力的關系
F=T*n*2R/L
F:電動缸輸出力，單位：kNT:電機輸出扭矩，單位：mR:減速比L:絲桿導程，單位：m:效率（一般選擇電動缸的總效率為85%，但是效率根據實際使用工況會有變化，請注意）
2、電動缸的壽命計算
電動缸的壽命一般指電動缸內部使用的絲桿壽命，可以分為兩個部分，一是絲桿的疲勞壽命，它可以通過計算得出：另一個是使用壽命，取決于使用條件（如溫度、灰塵、使用潤滑的種類和定期添加的頻率等等）。使用壽命往往通過經驗得出。以下是電動缸的疲勞壽命計算方法。
L10 (Ca/Fm)3 *SL10:電動缸的壽命，單位：kmFm:電動缸承受的平均負載，單位：kN
同服電功紅參數總表
規格
HHM801
絲桿導程*1
1
1.5
2
2.5
額定出力(kN)
0.5
0.75
額定速度(mm/s)
50
75
100
125
最大行程
500
規格
HHM802
絲桿導程*1
4
5
10
16
額定出力(kN)
2
6
7
2
額定速度(mm/s)
200
250
500
800
最大行程
1500
規格
HHM803
絲桿導程*1
5
10
20
25
額定出力(kN)
8
3
6
10
額定速度(mm/s)
250
500
1000
1250
最大行程
1500
規格
HHM804
絲桿導程*1
5
10
16
32
額定出力(kN)
10
30
30
15
額定速度(mm/s)
250
500
800
1600
最大行程
1800
規格
HHM805
絲桿導程*1
5
10
20
50
額定出力(kN)
20
60
60
20
額定速度(mm/s)
125
250
500
1250
最大行程
2000
規格
HHM807
絲桿導程*1
6
10
20
40
額定出力(kN)
30
100
150
150
額定速度(mm/s)
120
200
400
800
最大行程
2500
規格
HHM809
絲桿導程*1
10
20
40
額定出力(kN)
200
350
350
額定速度(mm/s)
130
260
530
最大行程
3000
